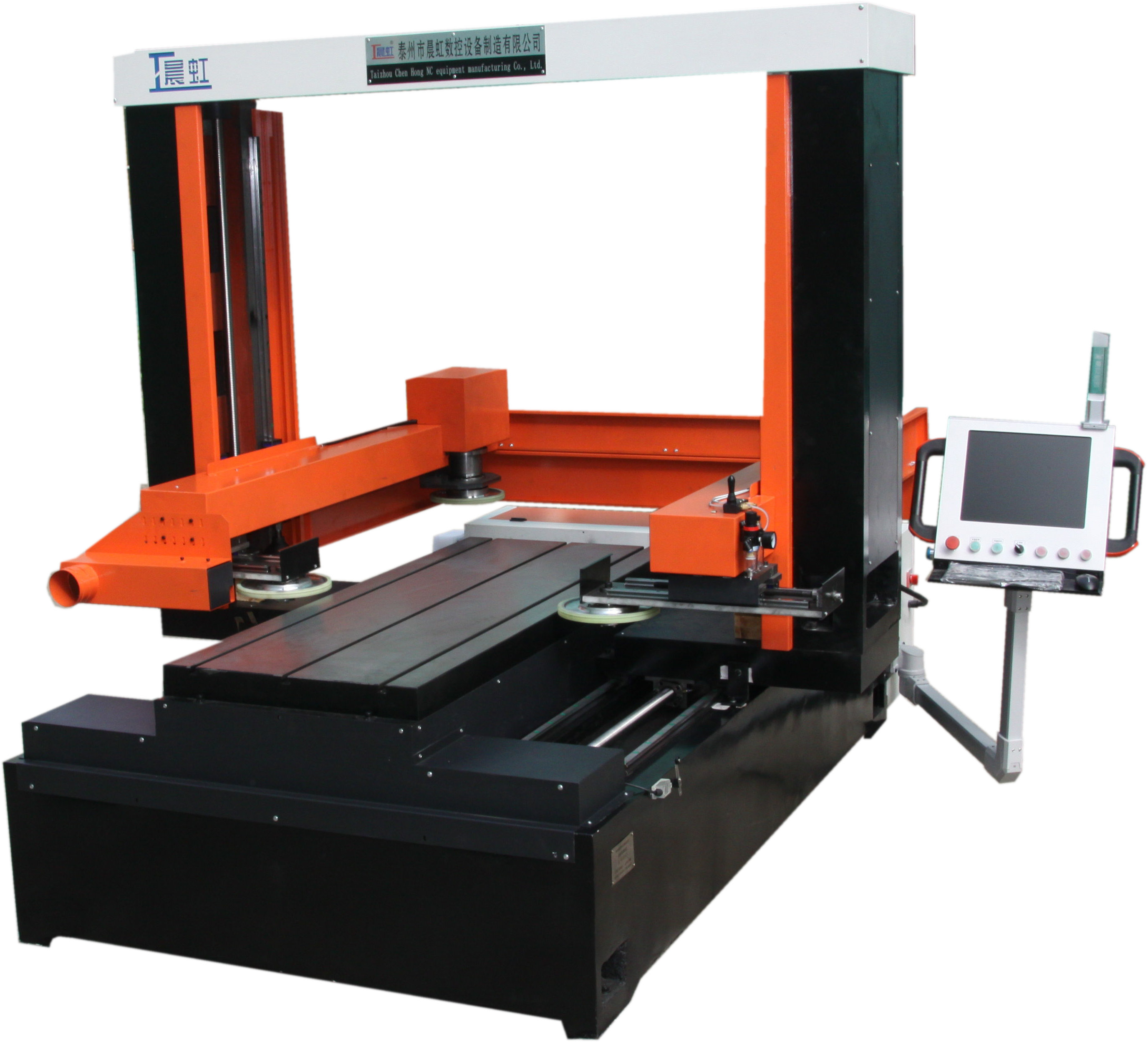

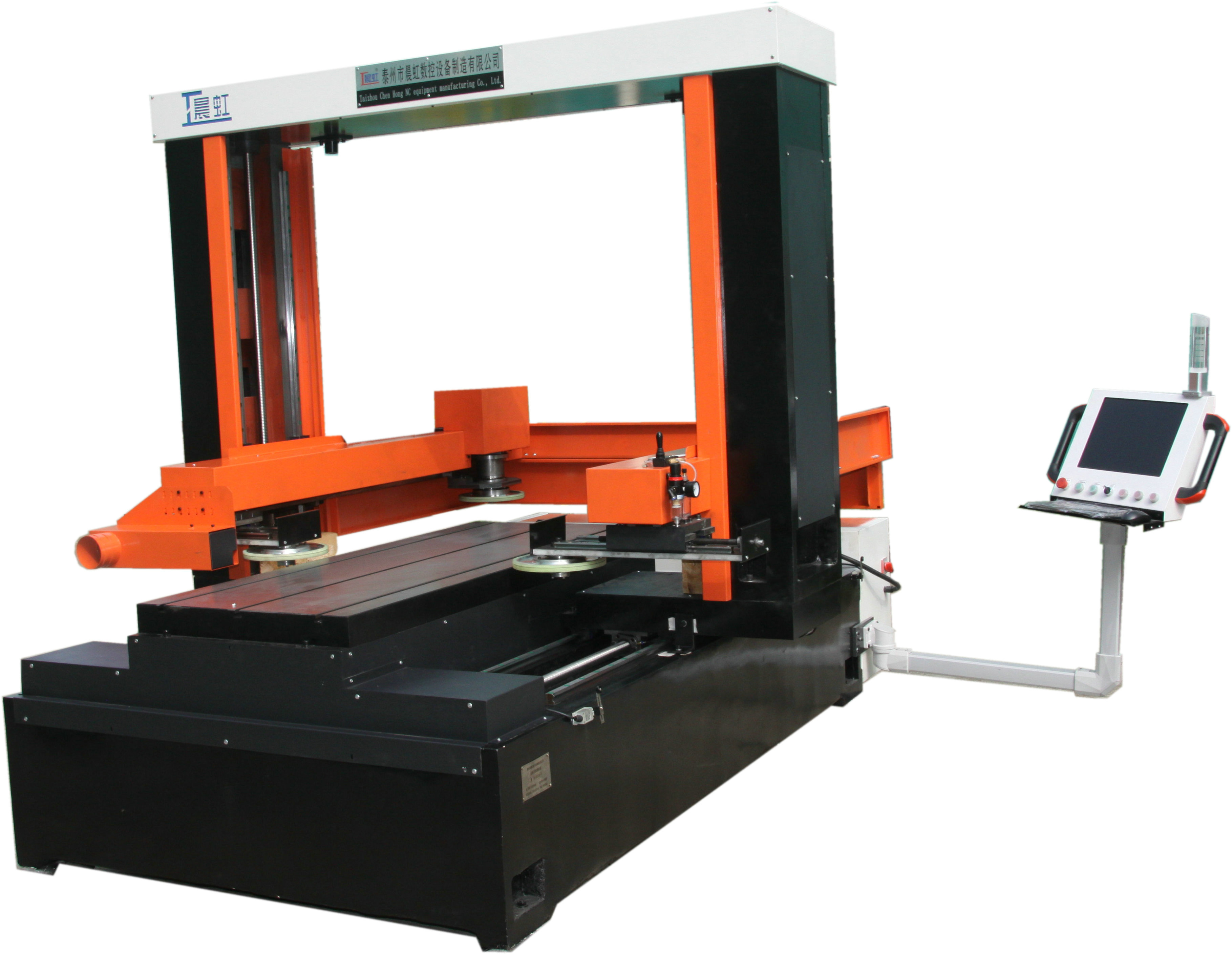

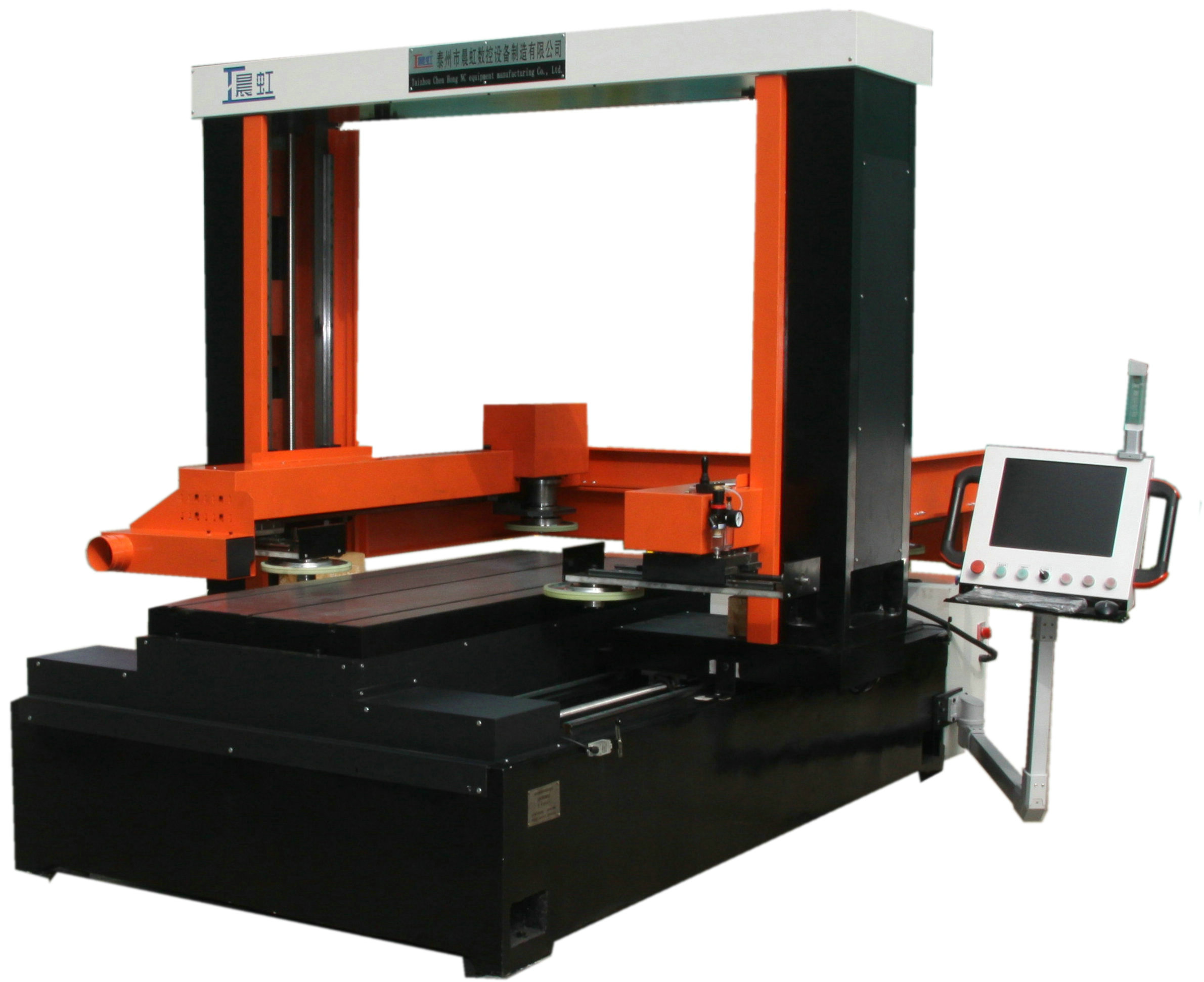

晨虹金剛線鋸又名旋轉平切環形金剛線鋸(CHSX120-HP)是一種采用環形金剛線高速切割系統該機器采用最新的技術來提高產量和加工精度,及高效的操作,主要用于石墨板材、新型發泡保溫材料等大型薄板的高效切割加工。切割精度、切割效率以及最小切削損耗是主要的設計考慮因數。

機床采用金剛線臥式移動切割工藝，工件放置在數控回轉工作臺上，切割材料最大尺寸為中1200高1000 mm范圍的材料。

該機床為精密數控系統控制的機床，機床主要部件如床身、工作臺、立柱等由優質鑄件精密加工而成，采用精密滾動直線導軌，精密滾珠絲杠構成運動體系。伺服電機直連滾珠絲杠減少積累誤差，確保機床精度。軟件采用我公司開發的《晨虹數控金剛石線切割機床控制軟件V1.0》，觸摸屏數字輸入加工數據?？梢跃芮懈顖A形、方形板形狀，是石墨、發泡板的材料的自動切割片材的首選機床。

技術規格:

最大工件尺寸(WxLxH)：  φ1200H 1000 mm

導輪尺 寸：               φ250mm X18mm

導輪 數量:                 4

導 輪 材 料:                鋁合金+高分子聚合物 PE 材

有 效 開 槽 寬 度:          18mm

加工區槽輪中心距:        1500 mm

切割金剛線的直徑規格:   0.65 mm~1.5mm

切割金剛線的長度規格:   5.5~6.5m

繞 線輪容量:               1條

加 工速度:                 1~2mm/s/150mm

切 割線速度:               25~55m/s

金剛線使用有效時間：    ≤30H

工作臺進給速 度：        >20mm/s(伺服電機最大速度)

切 片 厚度：              (結合材料尺寸確定）

加工精 度：               結合切割材料和切割厚度確定

張 力控 制：              氣動張力控制系統，手動可調

載 物工作臺尺寸:         φ1200 mm

X軸行程:                 700 mm，行程可根據客戶要求改變

Y 軸行 程:                 1100 mm行程可根據客戶要求改變

切 割厚度范圍:            0~1000mm

機床承載范圍:            ≤2T

控制系統：               PLC機+專用控制軟件

機床外觀尺寸:           長x高x寬(2600mm x 2000mm X1950mm)

凈  重:                     約5800KG

電源消耗:                 5KVA

電源：                    220v.50A,
