泰州晨虹新款雙頭數控砂線切割機新的結構，比老款的機床更具優點。新款雙頭結構可單頭加工，也可雙頭加工，比老款雙頭精度更高。一次切割一個工件時的大切割尺寸400×500mm，當工件在直徑100mm時可兩個工件同時切割?？蛻暨@臺機床驗收時切割鋁型材石墨模具的直徑30mm八角形樣品，誤差僅是5絲，比起用戶原先買的雙頭機床精度高了很多，用戶非常滿意。

    機床介紹

  CHSX5640雙頭數控砂線切割機弓架結構是針對電火花線切割機床難以加工的半導體、非導體材料進行切割直體形狀的線切割加工設備。本機床由數字程序控制來加工直線和園弧組成的各種復雜的工件。它通過一根砂線，由弓架帶動上下往復運動，與工件發生切削從而達到加工的目的。機床原理是利用砂線上下往復運動使砂線與工件產生切削對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，后得到所需形狀的工件。

   CHSX5640雙頭數控砂線切割機弓架結構的特點

1 雙頭同時切割精度±0.06mm（以石墨電為標準）

2 當工件外形尺寸≤100mm時，可以同時加工兩件零件。

3 砂線夾頭配置0.7mm～2.5mm通用

4 加工工件厚度100～400mm，線架可隨意調整

5 石墨工件表面粗糙度佳 0.4μm

6 切割效率高生產率(石墨,不計精度和光潔度)≥600 mm²/min（2mm)

7 配置電子手輪

8 HF線切割編控一體化系統（配置電腦）

9 工件冷卻方式為液體冷卻

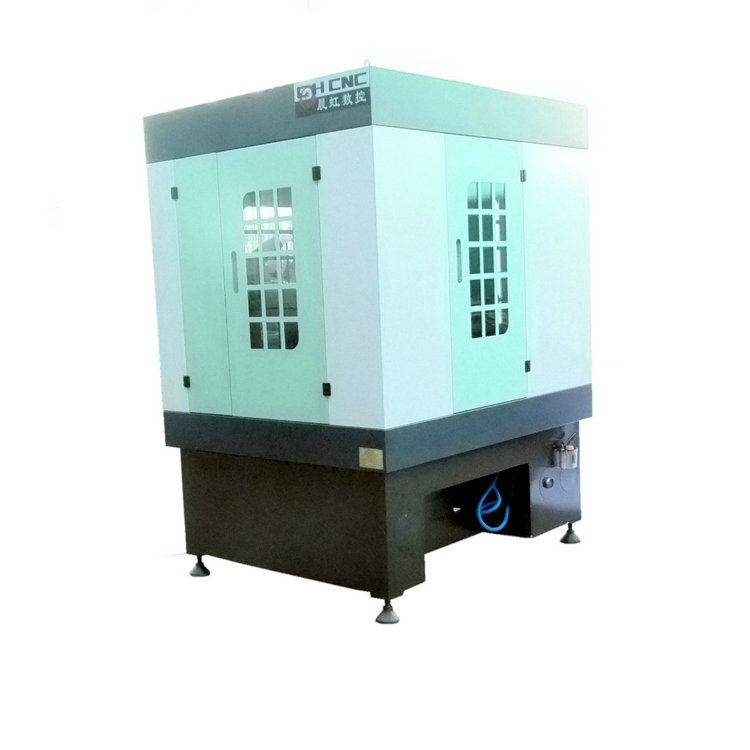

10 機床護罩采用整體封閉式，四周有門窗

機床的主要結構：

1．CHSX5640雙頭數控砂線切割機雙頭弓架結構的主要組成部分。

　　　本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、潤滑部分、冷卻部分、防護部分組成。

2．機床結構的布局與特點。

　　　整機采用床身固定。工作臺在床身上作Ｘ向Y向移動，弓架在立柱上作Ｚ向往復運動，立柱采用臺灣產直線滾動導軌,具有磨損小，使用壽命長等特點。保證弓架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。

3．大件

主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。

4．　三向?qū)к?/span>

　?。?、Y、Z三軸均采用臺灣產高精度滾動直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性好，使用壽命長。

5．　兩向進給機構

　Ｘ、Y向進給機構采用精密滾珠絲桿傳動，電機帶動絲桿傳動，進給驅動特性好，機構簡單，維護方便。

6. 潤滑系統

　本機床采用自動潤滑油泵定時定量加油潤滑。導軌、滾珠絲桿等所有運動的零部件有完善的集中潤滑系統，可實現定時、定量全自動潤滑。主軸軸承采用高質量潤滑脂潤滑。

7．　安全防護

　　（1）Ｘ、Ｙ向?qū)к壊捎蒙炜s防護罩防護，Ｚ向?qū)к壱才渲糜蟹雷o裝置，確保導軌和絲桿工作的可靠性和壽命。

　　（2）主電機、進給電機均設有超載、過熱電氣保護功能。各向進給機構設有限位和限擋塊控制裝置，機床工作安全可靠。

　　（3）移動管線采用金屬套管或非金屬鏈條裝置做安全防護。

（4）該機床護罩采用整體封閉式，加工區和上絲區均有門，門上有觀察窗，確保加工液不飛濺到地面。

主要電氣控制部分性能特點

　?。ǎ保?、Ｙ向進給采用數控馬達進行控制和驅動，性能、工作可靠、操作方便。

　　（２）Ｘ、Ｙ向進給控制分別具有快速移動和精密定位功能、操作方便。

CHSX5640雙頭數控砂線切割機的應用領域：

u       石墨 鋁型石墨模具、太陽能行業石墨坩堝、石墨電、石墨有色金屬連鑄模具

u       石材 天然巖石、大理石、玉石、方解石、冰洲石、翡翠、隕石等；

u       有色金屬 硫化鋅、鐵氧體等；

u       玻璃 硫系玻璃、光學玻璃、石英玻璃、紅外玻璃等；

u       陶瓷 氧化鋁陶瓷、氧化鋅陶瓷、靶材陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等；

u      人工晶體 人工藍寶石、氧化鋁晶體、紅外玻璃晶體等；

u      復合材料 PVC板、碳纖維復合材料、玻璃纖維復合材料、PU密復合材料、EVA材料等；

u      其他軟脆材料，蛋白質材料如牛角，木材如黃花梨木、紅木和檀木等。

數控砂線切割機本加工方法為物理切割方式。

CHSX5640雙頭數控砂線切割機弓架結構技術參數

公司致力于不斷提高產品性能及質量，所以本說明書所寫內容與新產品功能規格或設計可能略有不同，如未能另行通知，請以與我公司溝通之后所購實物為準。

公司產品資料雖經多方審核、校正，但仍可能出現錯漏情況，不足之處祈求諒解并請指正。
