加工實例：?jiǎn)尉Ч枭a(chǎn)工藝流程之一 單線金剛石線切割機切片
發布時間：2014-09-02 點擊次數：7467次
單晶硅生產工藝流程之一 單線金剛石線切割機切割成片
這里是使用單線往復走絲結構金剛石線切割機床的切割試驗，切割設備為泰州晨虹數控臥式結構金剛石線切割機，型號：CHSX5650-XW，行程：500×500mm，切割大高度為550mm。
可定做我公司的多線金剛石線切割機床。

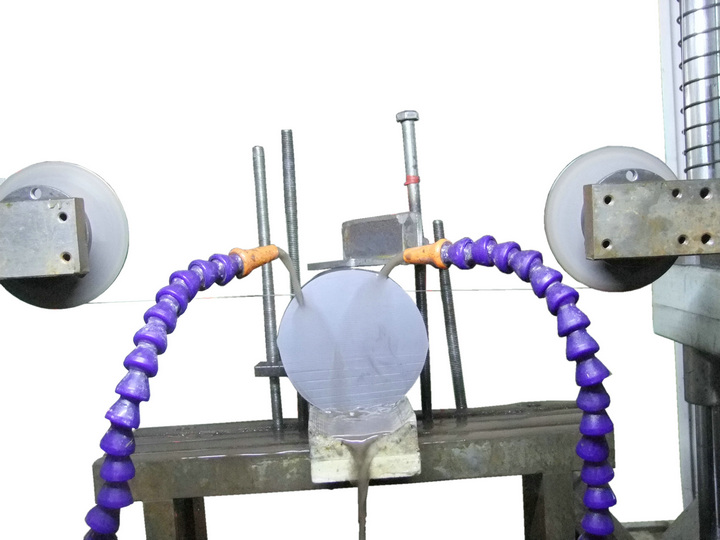

臥式金剛石線切割機切割單晶硅示意圖
尺寸：大概直徑100mm
箭頭符號表示金剛石線開始切割時進刀處
數字表示切割的第幾刀順序
h表示小時
min表示分鐘
切割時使用不加水和加水，未加水時使用的是氣吹開切屑
切割結果看表面情況如下

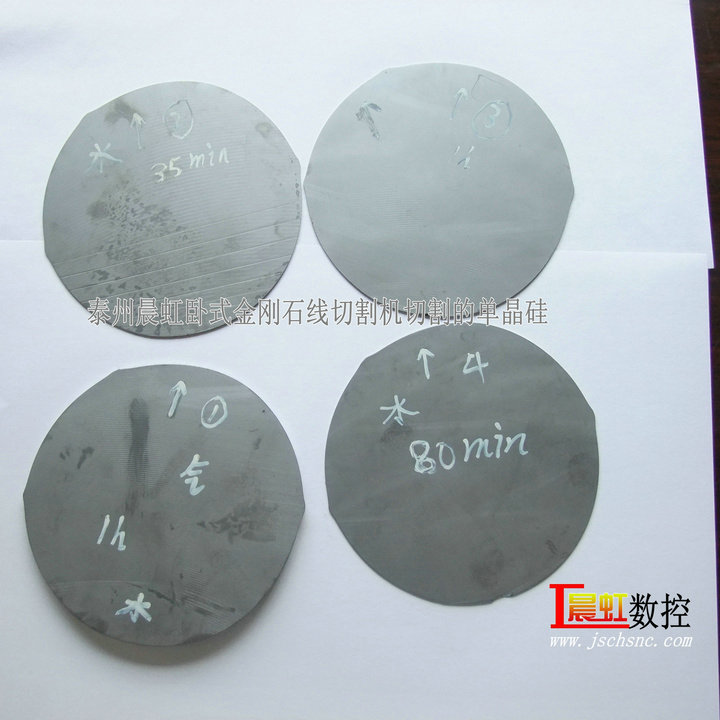

金剛石線切割機切割單晶硅片的效果

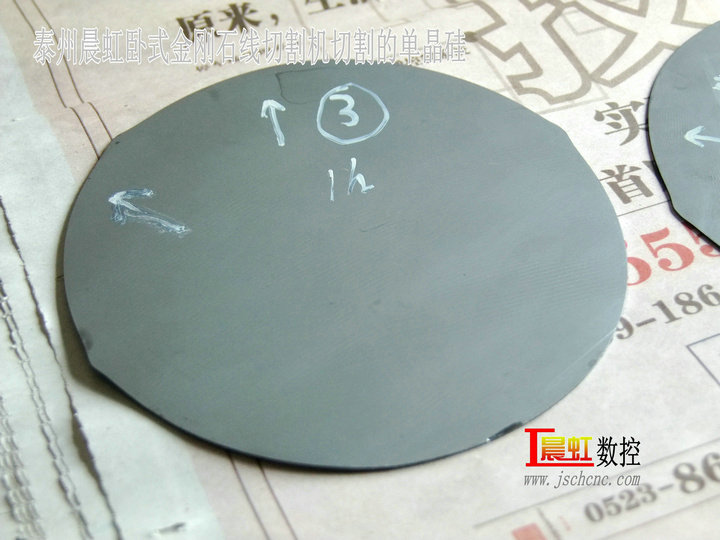

金剛石線切割機切割單晶硅片，切削液為水，耗時1小時的效果

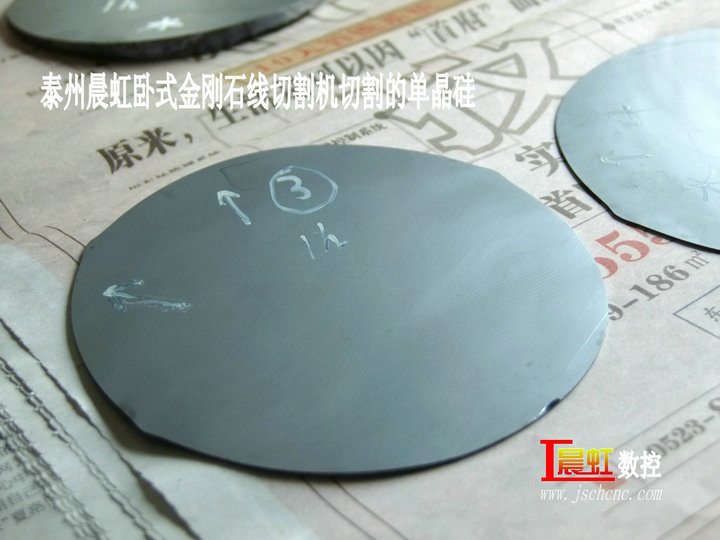

金剛石線切割機切割單晶硅片，切削液為水，用時1小時的效果

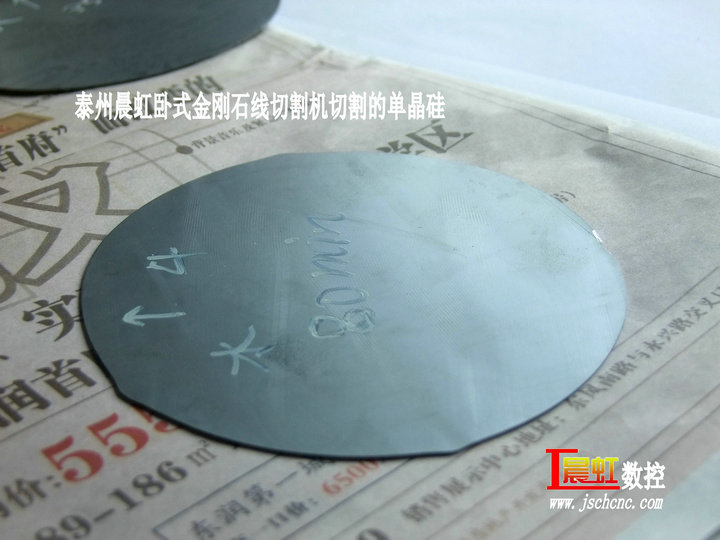

金剛石線切割機切割單晶硅片，切削液為水，耗時80分鐘的效果
金剛石線切割機切割單晶硅用氣和用水比較，上面是未用切削液，直接用氣吹，下面用水做切削液，總共耗時1小時
